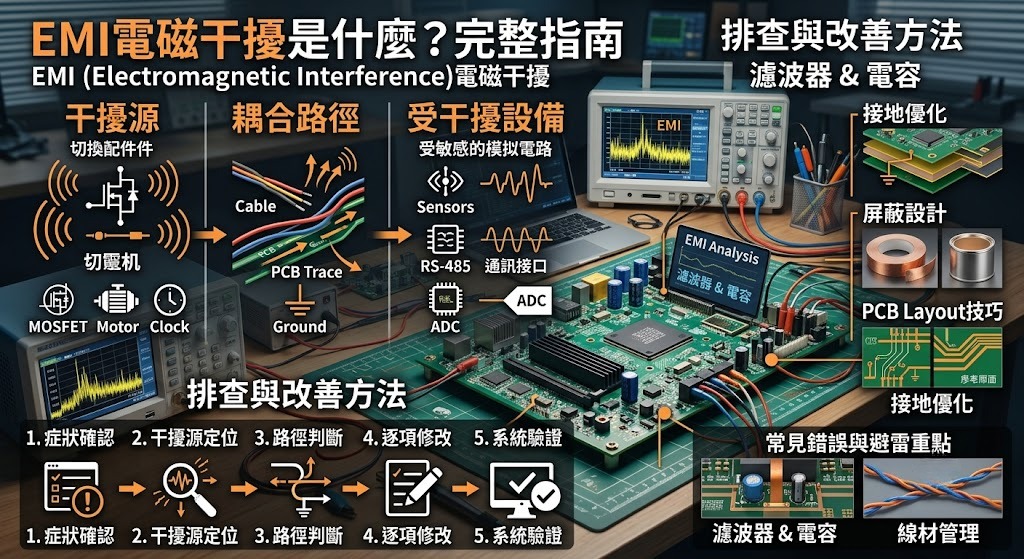

EMI電磁干擾是什麼？先理解基本原理

EMI 是 Electromagnetic Interference 的縮寫，中文通常稱為「電磁干擾」。簡單來說，只要電子設備在運作，就可能因電流切換、時脈訊號、馬達、電源轉換、無線訊號或高頻電路產生電磁能量。當這些能量透過導線、空間或共同阻抗進入其他電路，造成原本正常的設備產生誤動作、訊號失真或功能異常，就可以視為 EMI電磁干擾問題。

EMI電磁干擾不是只有「很複雜的高頻產品」才會遇到。從手機、電腦、交換式電源、LED驅動器、工業控制器、伺服馬達，到車用電子、醫療設備、感測器、通訊設備及自動化機台，都可能受到電磁環境影響。尤其產品中同時存在高速數位訊號、類比感測、DC-DC轉換與無線通訊時，不同電路之間更容易互相干擾。

干擾源：誰正在製造雜訊？

常見干擾源包括交換式電源、MOSFET高速切換、CPU與MCU時脈、DDR等高速數位訊號、馬達驅動器、繼電器、變頻器及無線模組。這些元件本身不一定有故障，而是在快速電壓或電流變化時產生較高的高頻能量。

耦合路徑：干擾怎麼跑過去？

EMI可能沿著電源線、訊號線、接地系統傳導，也可能直接透過空間產生電場或磁場耦合。線材太長、回流路徑不完整、PCB走線面積過大、接地阻抗太高，都可能讓原本不嚴重的雜訊變成明顯問題。

受干擾設備：哪個電路最敏感？

類比感測器、ADC輸入、低電壓訊號、通訊介面、Reset線、Clock線及高阻抗輸入通常比較容易受到干擾。當EMI進入這些電路後，就可能出現讀值飄動、資料錯誤、通訊中斷或設備重置。

為什麼需要重視EMI電磁干擾？

EMI電磁干擾最麻煩的地方，是它不一定每次都會出現。有些產品在實驗室工作正常，到了工廠、有馬達或變頻器的環境就開始不穩；有些設備平常可以使用，但只要插上某條線、打開某個電源模組，通訊就突然中斷。這種間歇性問題通常比單純零件故障更難排查。

對產品開發而言，EMI也會直接影響EMC測試結果。EMC是Electromagnetic Compatibility，也就是電磁相容性。它不只要求設備不要產生過度干擾，也要求產品在一定的電磁環境下仍能正常工作。因此實務上討論EMI時，往往也會連帶考慮EMC、EMS、傳導發射、輻射發射與抗擾度設計。

• 產品偶發當機或重新啟動
• 感測器讀值不穩或出現異常跳動
• RS-485、CAN、USB、Ethernet等通訊出錯
• 音訊產生雜音、嗡聲或高頻噪聲
• 無線通訊距離縮短或連線品質下降
• 設備在馬達、繼電器切換時誤動作
• EMC測試中的傳導或輻射發射超標

EMI電磁干擾有哪些類型？傳導與輻射先分清楚

EMI電磁干擾在工程上經常先區分為「傳導干擾」與「輻射干擾」。兩者有時同時存在，但處理方法不完全相同。如果沒有先判斷主要路徑，很容易一直更換零件、加濾波器，最後卻沒有真正找到問題。

傳導干擾：雜訊沿著導線傳遞

傳導干擾是指雜訊透過電源線、訊號線、地線或其他導體進入系統。例如DC-DC轉換器的切換雜訊透過電源線傳到感測電路，就是典型案例。改善方向通常包括濾波、去耦、降低共同阻抗、調整接地與優化電源迴路。

輻射干擾：雜訊透過空間傳播

輻射干擾則是電路、線材或機構產生的電磁場透過空間耦合到另一個電路。例如高速Clock走線過長、排線形成大型迴路、機殼開口過大，可能讓原本在PCB上的高頻能量變成有效的輻射源。

共模與差模也是重要判斷方式

在電源與線材EMI問題中，也常會區分共模雜訊與差模雜訊。差模雜訊主要存在於一對導線之間，共模雜訊則是多條導線相對於參考地或機殼同方向變動。兩種雜訊的成因與適合的濾波元件不同，因此分析時不能只看到「有雜訊」就直接加元件。

EMI電磁干擾怎麼排查？5步驟流程

EMI問題最怕一開始就大量換零件。比較有效率的方法，是把問題拆成「症狀確認、干擾源定位、路徑判斷、修改驗證、系統確認」五個步驟，一次只改變少數條件，才能知道真正有效的是哪一項。

步驟1：先確認症狀與發生條件

先記錄什麼情況下問題會出現。例如馬達啟動時、無線模組發射時、電源負載增加時，還是某條線接上後才出現。若問題具有明確觸發條件，後續定位干擾源就會容易很多。

步驟2：縮小可能的干擾源

可以依序關閉或降低高速切換元件、馬達、無線模組與DC-DC電源的負載，觀察異常是否消失。若關閉某個模組後問題明顯改善，就能把排查範圍集中到該區域。

步驟3：判斷干擾是傳導還是輻射

若更換電源、增加濾波或調整電源線後問題大幅改善，通常要優先檢查傳導路徑；若改變線材位置、縮短排線、增加屏蔽或改變機殼後效果明顯，則可能偏向輻射耦合問題。

步驟4：一次只修改一至兩個變數

EMI除錯很容易陷入「所有方法都加上去」的情況，例如同時換電容、加磁珠、包銅箔、換線與改地。這樣即使問題改善，也不知道是哪個措施真正有效。建議每次只修改少數變數並記錄結果。

步驟5：確認修改是否影響其他功能

EMI改善不是「雜訊越低越好」這麼簡單。增加濾波元件可能改變訊號邊緣，增加電容可能影響電源啟動，屏蔽設計也可能改變散熱與無線效能。因此最後一定要回到系統層級重新確認功能、穩定度與產品需求。

EMI電磁干擾快速檢查表

EMI設計常見錯誤與避雷重點

很多EMI問題不是元件規格不夠，而是PCB、接地與系統配置沒有一起考慮。以下幾個設計錯誤在實務上非常常見。

• 高速訊號走線過長：高速訊號的問題不能只看時脈頻率，訊號上升與下降時間同樣會帶來高頻成分
• 忽略回流路徑：訊號出去一定要有回來的路徑，若參考面被切割，回流路徑變長，就容易增加輻射
• 去耦電容離IC太遠：電容規格再好，如果佈局距離過長，實際高頻去耦效果可能大幅下降
• 數位與類比區域沒有規劃：高速數位電路若貼近微弱類比訊號，容易讓感測與ADC結果不穩
• 線材直接跨過高雜訊區：外接線與排線很容易成為有效天線，把PCB上的雜訊帶到外部
• 看到EMI問題就大量加磁珠：磁珠並不是萬用解法，選型與安裝位置不對，效果可能有限
• 只在最後測試時才考慮EMI：如果PCB完成、機構定型後才處理，修改成本通常會比前期規劃高很多

EMI改善進階技巧與最佳實務

1. EMI設計從Layout階段就開始

最有效率的EMI改善往往不是增加零件，而是改善PCB佈局。縮小高di/dt與高dv/dt迴路、讓高速訊號靠近完整參考面、降低回流路徑阻抗，通常比產品完成後再增加大量補救元件更有效。

2. 去耦與濾波元件要看位置，不只看數值

EMI設計中，元件位置與走線寄生參數非常重要。去耦電容應盡量靠近負載與供電腳位，輸入輸出濾波器則要避免濾波前後走線互相靠近，否則高頻雜訊可能直接耦合過去，讓濾波效果打折。

3. 控制訊號邊緣速度，而不只是降低頻率

很多工程師看到低MHz訊號就認為不會有EMI問題，但如果訊號邊緣非常陡，仍然可能包含大量高頻能量。透過適當的串聯阻尼、驅動強度設定與Layout控制，有時可以在不降低系統功能的情況下降低高頻輻射。

4. 屏蔽不是包起來就好

金屬機殼、屏蔽罩與屏蔽線都可能有效，但要考慮接地、接縫與開口。若屏蔽罩沒有良好接地、線纜屏蔽層終端處理不佳，或機殼有不合適的長條開口，都可能讓屏蔽效果降低。

5. 建立版本化測試紀錄

EMI排查最好記錄每一次修改，包括修改元件、位置、測試條件與結果。這不只可以避免重複嘗試，也能在下一版PCB設計時直接把有效改善方式納入設計規範。

結論：EMI問題要從系統角度處理

EMI電磁干擾並不是單純「加一顆電容」或「裝一個磁珠」就能保證解決的問題。真正有效率的處理方式，是先確認干擾源，再找出雜訊經由哪條路徑進入敏感電路，最後針對干擾源、傳播路徑或受干擾端進行改善。

對產品開發團隊而言，越早把EMI納入電源架構、PCB Layout、線材、機構與接地規劃，後續修改成本通常越低。如果已經遇到EMI電磁干擾問題，也應避免一次更改過多設計，而是依照「確認症狀、定位干擾源、判斷路徑、逐項修改、重新驗證」的方式循序排查。
